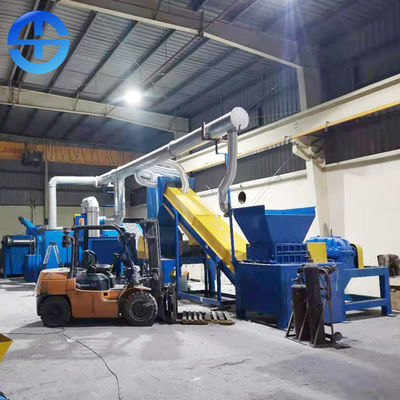

Tipo seco radiador de 1000kg/H que recicla a linha de produção

Tipo seco radiador de 1000kg/h que recicla a linha de produção

Esta linha de produção especialmente é projetada e fabricada separando o cobre, o alumínio e o ferro do condicionador de ar do desperdício e do radiador do automóvel. Após o esmagamento, a seleção e a separação de radiadores do desperdício, a eficiência da seleção e de separação do cobre, do alumínio e do ferro podem ser tão altas quanto 98%. Consequentemente, comparado com o método manual tradicional da desmontagem e de separação, o equipamento reduzirá extremamente os custos de gastos de fabricação.

Características da planta de reciclagem do radiador

1. As vantagens de nosso processo do tratamento comparado com os aqueles de países europeus e americanos encontram-se dentro: reduzindo o número de esmagamento, assegurando a separação de materiais no estado máximo, para reduzir a produção do pó de cobre e do pó de alumínio, e melhorar a taxa de recuperação.

2. A fim melhorar a eficiência do trabalho, os materiais que contêm o quadro do ferro podem diretamente ser postos na máquina para processar. O projeto de dois eixos é adotado para um rasgo, que tem de baixo nível de ruído, torque alto e pode rasgar acima o grande radiador do tamanho (espessura menos de 80mm).

3. A precisão de separação é melhorada usando energias eólicas e a gravidade específica duas vezes. A pureza do cobre e do alumínio pode alcançar 99%.

4. O equipamento é operado com sução fechado da pressão negativa e equipado com o sistema da despressurização do ciclone. A remoção de poeira é resolvida e a perda de alumínio é minimizada.

5. O tamanho da separação do sopro e da vibração é controlado pelo conversor de frequência, que é conveniente para o ajuste e o controle.

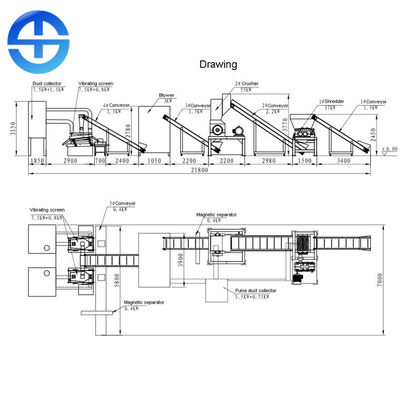

Componentes principais da planta de reciclagem do radiador

Esta linha de produção pode ser dividida nas seguintes peças de acordo com seu processo tecnologico.

1. transporte 1#Belt: 1 grupo

O transporte é uma correia de borracha padrão nacional, e sua força é muito mais alta do que aquela da correia de borracha ordinária. A correia é conduzida por um motor 1.5KW. Uma série de rolos é instalada sob a correia lisa de borracha para apoiar a correia lisa. A correia transportadora pode transportar para desperdiçar os radiadores até 900mm largos/grossos na retalhadora.

2. retalhadora do eixo 1#Dual: 1 grupo

A retalhadora é usada para esmagar grandes partes de desperdiça o radiador em partes de metal pequenas. A retalhadora é da estrutura dobro do eixo, conduzido por um motor 45KW, com uma capacidade de processamento de hora em hora de 2000kg.

3. Transporte de correia 2#: 1 grupo

O transporte é similar à correia 1# transportadora, conduzida por um motor 2.2kW, usado para transportar partes de metal pequenas da retalhadora 1# ao triturador 2#.

4. 2#Crusher: 1 grupo

O triturador é usado para esmagar mais partes de metal pequenas da retalhadora 1# em partes de 10-30mm para o exame e a separação. O triturador adota a estrutura do teste de esmagamento do martelo, que pode eficazmente reduzir a perda material.

5. transporte de correia 3#: 1 grupo

O transporte é similar ao transporte 1#, que é usado para transportar partes de metal pequenas do triturador 2# ao ventilador.

6. ventilador: 1 grupo

O ventilador é usado para separar uns metais mais claros (microplaquetas de alumínio) das misturas pequenas do metal.

7. transporte 4#Belt: 1 grupo

Esta correia é similar ao transporte 1# e é usada para transportar a mistura pequena restante do metal na máquina da seleção da vibração.

8. tela de vibração: 2 grupos

A máquina da seleção da vibração é usada para separar o cobre e o alumínio pesados e claros. Um fã da sução é instalado na máquina da seleção da vibração, e a máquina da sução do ar bombeará toda a poeira no dispositivo da coleção de poeira através do canal de ar.

9. transporte de correia 5#: 1 grupo

O transporte está a uma velocidade que o dispositivo de transtorte ajustável arranjou horizontalmente sob a tomada do abanador. Todas as partes pequenas de metais pesados da queda da tela do abanador na correia transportadora, que é conveniente para que os trabalhadores selecionem.

10. separador magnético: 1 grupo

Este dispositivo é usado para extrair o ferro pequeno como metais da mistura pequena do metal. A fim assegurar-se de que todas as partes pequenas de metal ferroso estejam selecionadas, dois grupos de dispositivos da absorção do ferro são instalados acima do transporte 5#.

11. coletor de poeira: 1 grupo

O coletor de poeira é composto do coletor de coletor de poeira do ciclone e de poeira do pulso, que é usado para recolher todos os tipos da poeira clara e para manter empregados longe da interferência da poeira.

12. Sistema de controlo eletrônico: 1set

O sistema de controlo eletrônico é usado para controlar o enlace e a única ação de cada componente no separador, e para diagnosticar o funcionamento de cada componente.

Dados técnicos da planta de reciclagem do radiador
